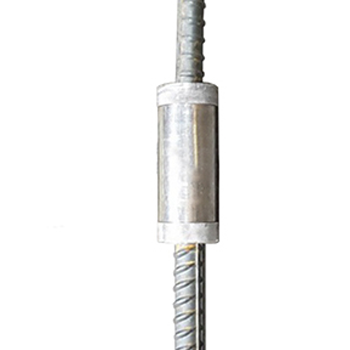

제품소개
- 사회적 거리 실천 : 단 한 명의 작업자로도 설치 가능
- 환경 친화적 : 작업 현장에서의 탄소 발자국 감소 . 크레인으로 인한 연료 배출 감소
- 생산성 및 효율성 향상 : 공사 기간 단축으로 인한 경제성 효과 증대. 작업 환경 개선으로 안전성 확보
제품장점
| 01손쉬운(원터치) | 02더 저렴함(근로자 1명가능) | 03더 빠른(5초) | 04큰 비용 절감(근무 시간/기간&인건비) | 05단순함(도구 필요 없음) | 06특허받은 기술력 |
제품특징

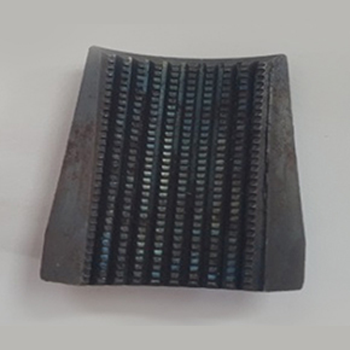

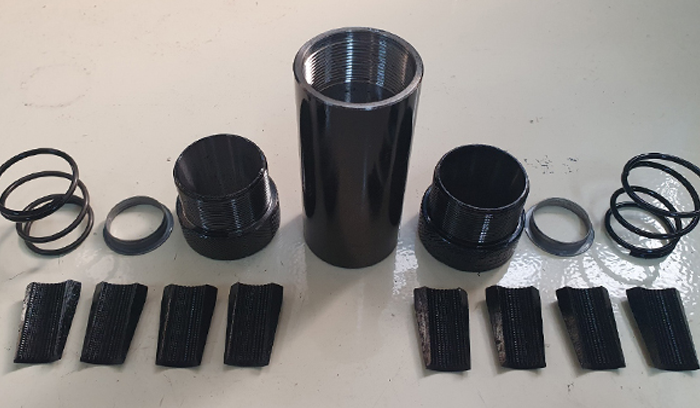

* HK썬테크의 파워커플러는 4개의 JAW를 강화하여 강철봉을 훨씬 더 단단하게 고정시키도록 설계되었습니다.

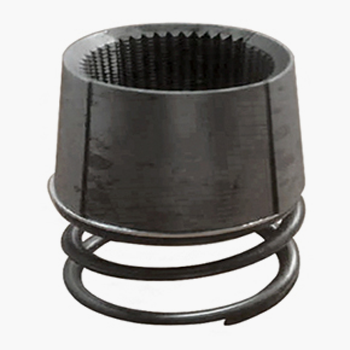

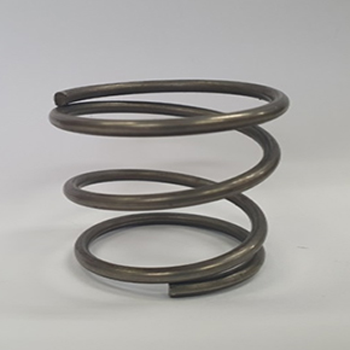

- 1) 힘을 집중시켜 턱이 서로 흐트러지지 않도록 하는 테이퍼형 스프링 사용
- 2) 중앙 방향으로 턱의 내부 치수를 최소화하여 강봉 크기에 맞게 제작

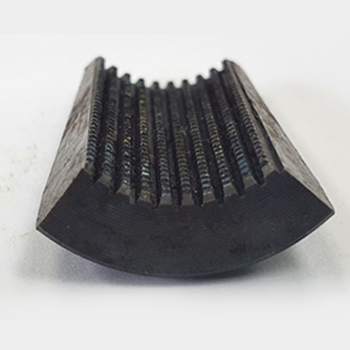

- 3) 기계(수평/수직 나선형 절단)로 날카롭게 다이아몬드 컷을 한 가공 턱(수평/수직 나선형 절단)으로 나선형 못처럼 강철봉을 꽉 잡을 수 있어 뽑을 때 더 깊이 파고들어 고싸이클 >피로시험(하이사이클)에 적합한 제품으로 철도, 교량 및 기타 인프라에 좋습니다.

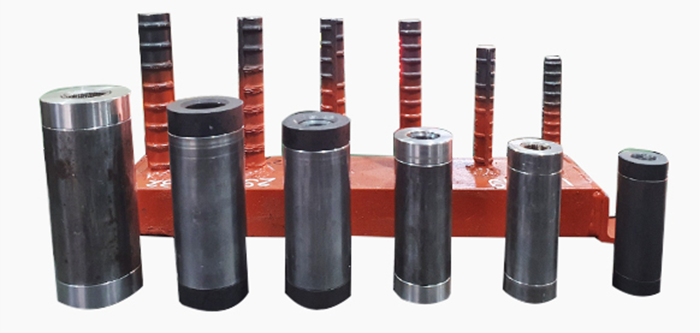

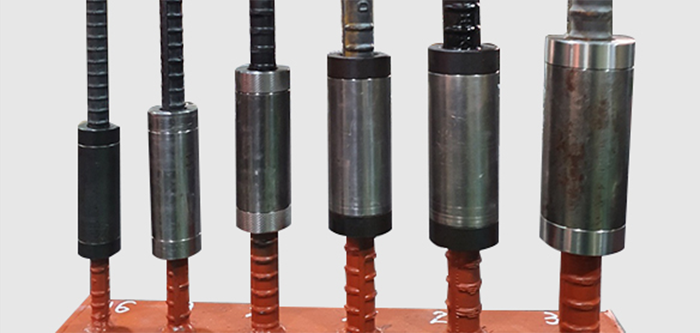

Coupler Specifications
| 순번 | 철근경 | 외경(D) | 길이(L) | 재질 |
|---|---|---|---|---|
| 1 | 16 | Ø35.0 | 110 | SM 45C |
| 2 | 19 | Ø43.0 | 125 | SM 45C |
| 3 | 22 | Ø47.0 | 128 | SM 45C |
| 4 | 25 | Ø54.0 | 137 | SM 45C |
| 5 | 29 | Ø62.0 | 153 | SM 45C |
| 6 | 32 | Ø65.0 | 175 | SM 45C |
| 7 | 35 | Ø72.0 | 189 | SM 45C |
제품공정

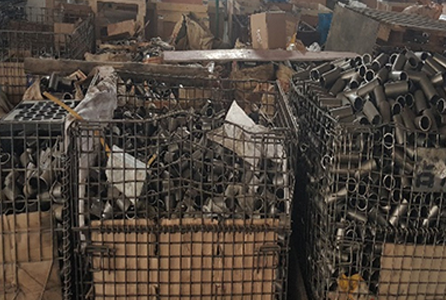

원자재
* 화학조성
- 탄소 (C) : 0.42 - 0.48%
- 황(S) : ≤ 0.035
- 실리콘 (Si) : 0.15 – 0.35%
- 구리(Cu) : ≤ 0.30
- 망간(Mn) : 0.60 – 0.90%
- 니켈(Ni) : ≤ 0.20인(P) : ≤ 0.030
- 크롬(Cr) : ≤ 0.20

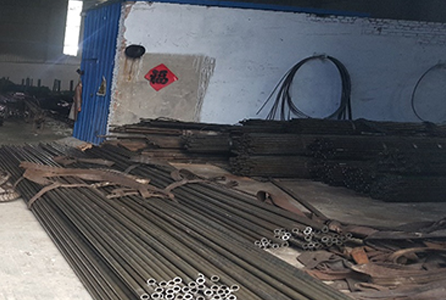

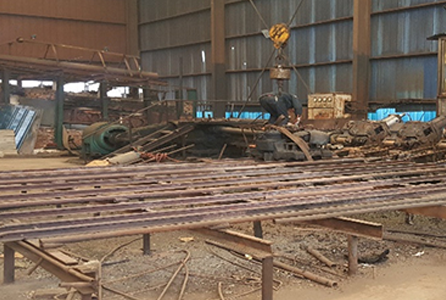

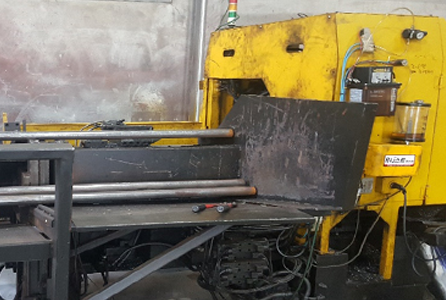

파이프 인발
용해주조

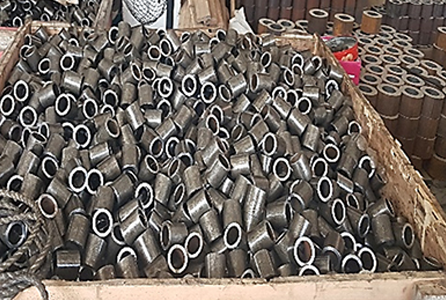

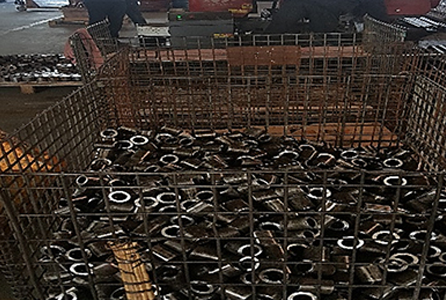

파이프 절단

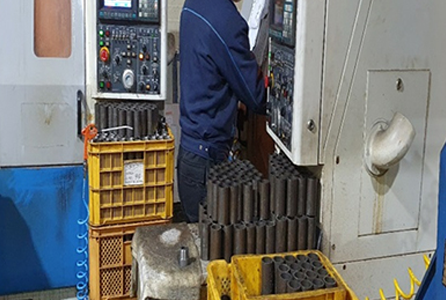

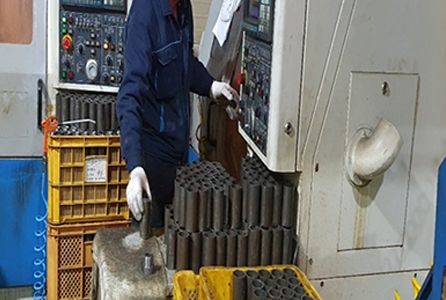

CNC 선반가공

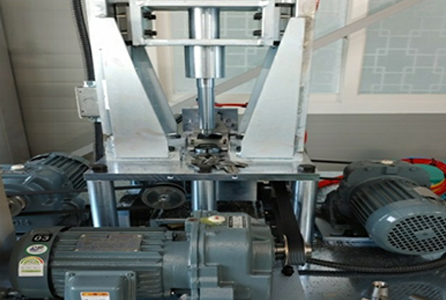

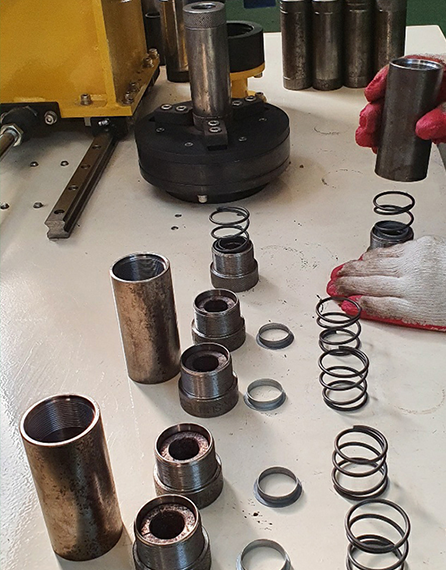

조립공정

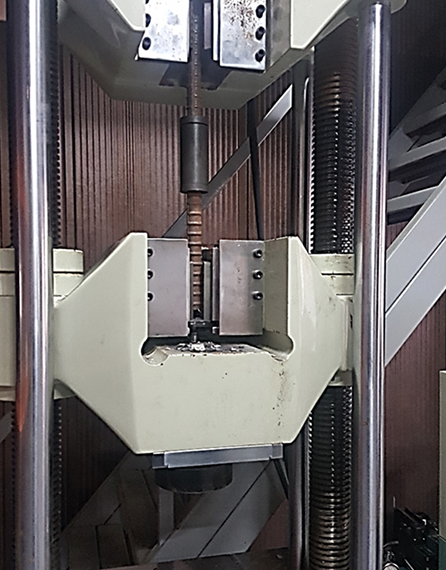

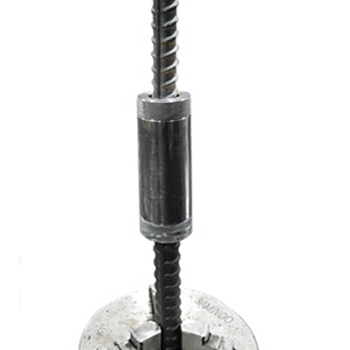

인장강도 테스트

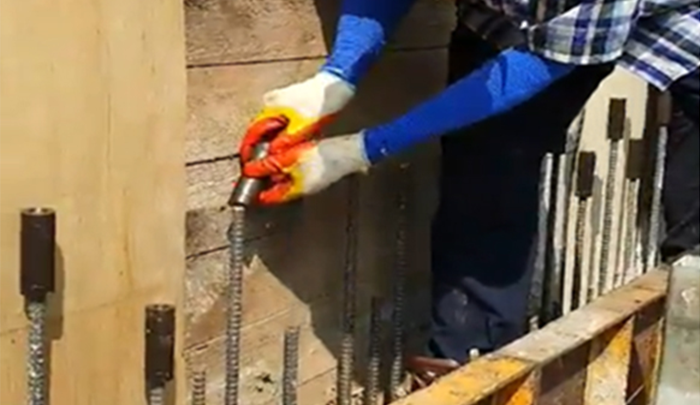

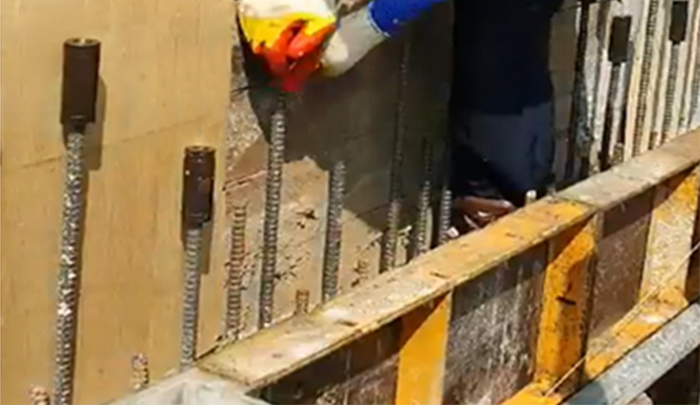

시공방법

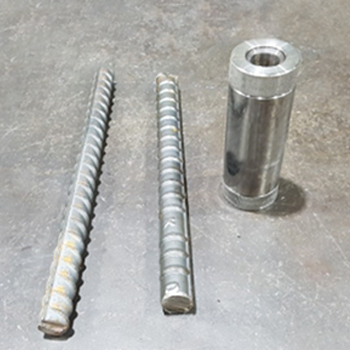

- 1.원터치 커플러 단면부 입구에 직진도를 유지하며 삽입한다. (철근 생산시 절단면에 붙어 있는 burr는 면치제거기나 그라인딩해서 체결)
- 2. 체결시 딸깍 소리가 나면 정상적으로 체결된 것으로 본다.
- 3. 철근이 직선으로 꽃아 졌는지 육안으로 검사 하거나 손으로 흔들어 본다.
주의사항
- 시공 후에는 콘크리트 타설 전 내부 이물질을 완벽히 제거
- 커플러 보관시 기름 등의 이물질이 묻지 않도록 밀봉 후 보관
- 커플러 사용시 피복 두께가 감소하므로 피복 두께와 이음 위치 확인 필요
